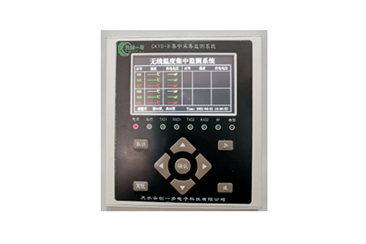

CKYD系列無線測溫裝置

概述
近年來,中高壓開關柜中以手車柜為主的觸頭接觸不良,插接偏心不正等原因?qū)е逻B接點發熱，隨著負荷的增大，連接點發熱并形成惡性循環:溫升、膨脹、收縮、氧化，電阻增大、再度升溫。以致起弧燒壞設備的事故時有發生。而由于開關柜內狹小的結構，無法進行巡查測溫，因此能實現溫度在線測溫是保證開關柜安全運行的重要手段。正是基于以上因素，我公司總結多年的開關柜生產制造及使用經驗，開發并研制出了CKYDY系列無線測溫裝置。該裝置前端利用無線射頻技術傳輸溫度信息，終端可準確地報告運行中所有被測高壓設備易發熱部件溫升，為設備安全運行提供可靠的數據依據?？蓱?yīng)用于高壓開關柜觸頭及接點、刀閘開關 、高壓電纜接頭、高壓母線接頭、箱式變電站、干式變壓器、低壓大電流接點等部位的溫度和溫升監測。
型號
CKYD/A/B/N

主要技術特性	通訊
環境	1.測溫通訊
工作溫度:-10℃～+65℃	發射模塊與主機之間通訊:
相對濕度:≤95%RH	430～432MHz，433～434.79MHz，2.4GHz
電源	測溫通道 :16個信道（支持4000個ID群，每個
工作電源：AC/DC 85V～265V	ID群支持3～18或3～60個溫度采集點）
發射模塊電池使用壽命:5年(建議3年更換一次)	無障礙時無線接收間距:≤200米
面板顯示	2.微機通訊
采用最先進LCD顯示	RS-485: 通訊距離:＜1000米
測量	無線通訊: 433～434.79MHz，2.4GHz
測量對象	無障礙時無線接收間距:≤500米
多達60個接點A、B、C三相的溫度	3.裝置通訊接口:RS-485
環境溫度	通訊規約:MODBUS
測量精度	RS485通訊距離:＜1000米
分辨率:±1℃	通訊地址:1～255
溫度測量精度:≤±2%	波特率:1200、2400、4800、9600
溫度測量范圍:-40℃～150℃	4.報警輸出:繼電器無源接點輸出（兩開）
可靠性	預報警輸出,極限報警輸出
掉電保持
時間設置參數掉電不丟失
報警溫度溫升參數掉電不丟失
記錄報警事件、報警時間和報警溫度溫升掉電不丟失

操作功能
事件查詢	用戶密碼
可記錄多達100個報警事件	可設置1至8位的用戶管理密碼
事件記錄類型	通訊設置
發生事件時間精確到秒	通訊地址:1 255(可選)
時間設置	通訊速率:1200 19200(可選)
可對年月日時鐘及分鐘進行設置	恢復出廠設置
報警設置	選擇恢復出廠設置,報警設置和通訊設置立即
可選擇多達60個接點的極限報警溫度	恢復出廠設置
可選擇多達60個接點的預報警溫度	實時監控
可選擇多達60個接點的極限報警溫升	用戶模式,數據更新顯示時間為1分鐘一次
可選擇多達60個接點的預報警溫升	省電模式,數據更新顯示時間為20分鐘一次

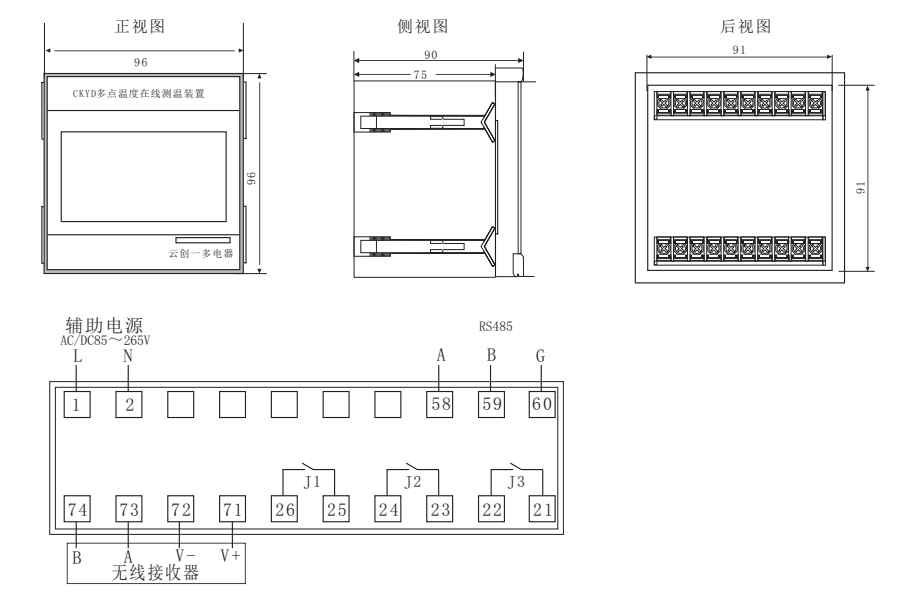

外形安裝尺寸及接線方式

安裝方式:嵌入式

外形尺寸:96×96×75mm

開孔尺寸:91×91mm

接線圖

結構及說明

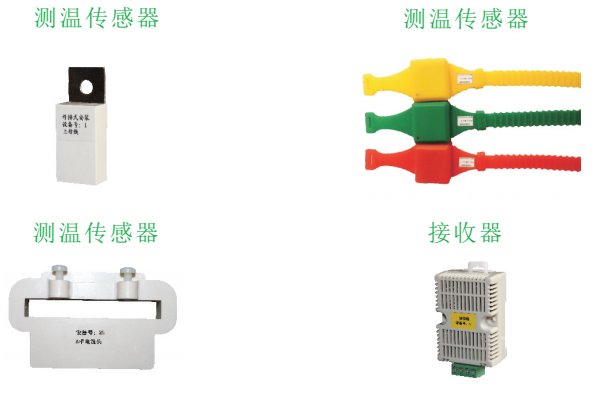

CKYD測溫傳感器

天水云創一多電子科技有限公司根據用戶應用的不同場合,研制了多種式樣的溫度傳感器,為各種電氣設備的接點溫度和溫升監測提供了解決方案。

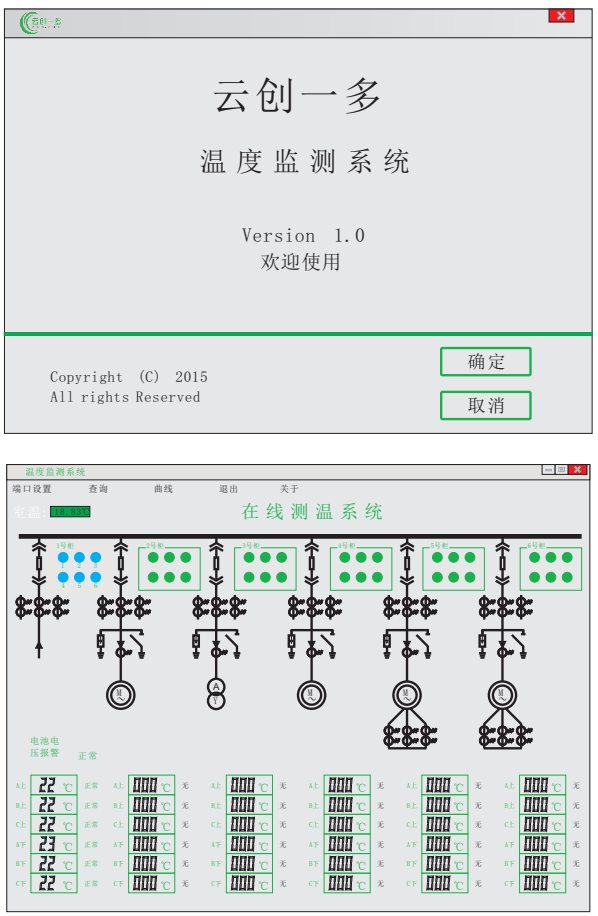

無線測溫系統軟件

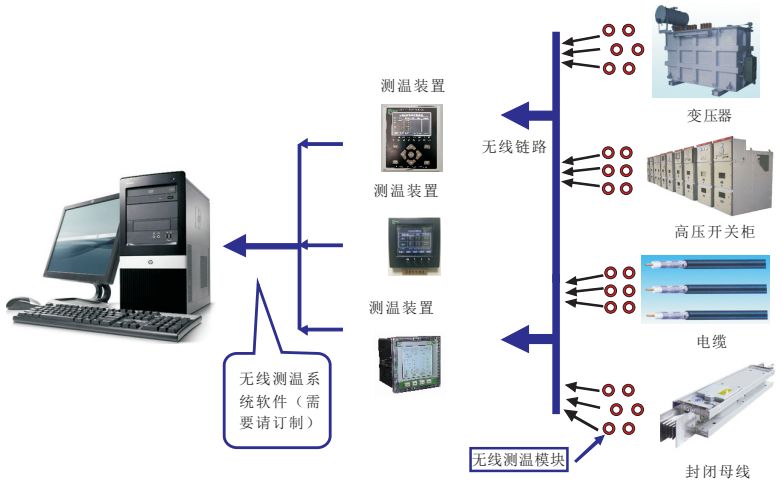

遠程溫度監測系統

主要功能:可以將現場采集的全部溫度數據,通過無線或RS-485傳輸?shù)娇刂浦行挠嬎銠C,在控制中心進行現場實時監控,全部設備的運行狀態,查看每個測溫點溫度、溫升,環境溫度等數據,還可以進行數據計算和處理,分析每一個測溫點的溫度曲線及溫升趨勢,以便及時發現和解決運行中可能出現的故障和問題,確保設備的安全運行。
