概述

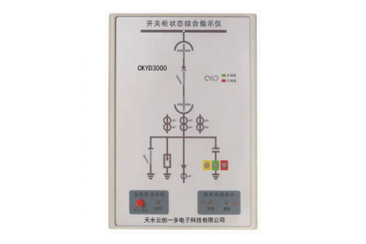

CKYD3000-A型開關柜狀態綜合指示儀是根據當前電力開關柜技術發展而設計開發的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制等多種功能于一體。這些功能可分可合，用戶可根據需要選擇，用戶選用時只需提供一次方案圖即可

技術條件

使用環境：溫度-10℃～50℃           濕度≤95%RH             絕緣強度：外殼與端子間 ≥AC2kV

存貯環境：溫度-40℃～80℃           濕度≤95%RH             絕緣電阻：外殼與端子間≥100MΩ

工作電源：DC110V、220V或AC220V（由用戶訂貨時指定）

模擬指示部分

斷路器狀態指示：斷路器分、合閘，無源觸點輸入。斷路器合閘時，合閘觸點（常開觸點)閉合，紅色垂直模擬條發光指示， 斷路器

                           分閘時，分閘觸點(常閉觸點)閉合，綠色模擬條發光指示

斷路器位置指示：無源觸點輸入，工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置，試驗位置觸點閉合時，綠

                           色水平模擬條發光，指示斷路器處于試驗位置，工作、試驗位置觸點斷開時，紅、綠發光條均不亮

接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘，無源觸點輸入斷開，綠色模擬條亮，表示接地?cái)嚅_

彈簧儲能指示：無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能，無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能

注： 以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；

失電狀態所有的發光指示均不亮

高壓帶電指示部分

啟輝/啟控電壓

LED啟輝電壓（kV）：大于額定相電壓×0.15                              強制閉鎖啟控電壓（kV）：大于額定電壓×0.65

閉鎖繼電器動作規律

無工作電源時:輸出接點斷開(閉鎖)

有工作電源時:高壓任意一相帶電,輸出接點斷開(閉鎖)

有工作電源時:高壓三相都不帶電,輸出接點閉合(解鎖)

加熱除濕控制部分(訂貨時由用戶選擇)

加熱控制功率：AC220V/5A

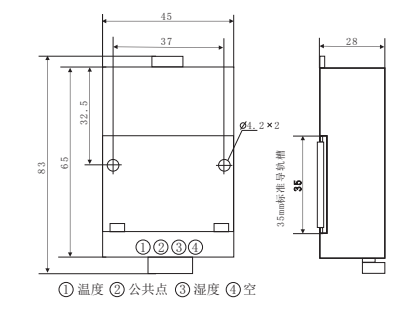

溫濕度傳感器：1路或2路

除濕控制：濕度 ≥85%RH或?qū)⑿纬赡稌r(shí)開始加熱，加熱指示燈亮； 濕度＜75%RH，凝露解除時停止加熱，加熱指示燈滅

低溫加熱：≤5℃時，啟動加熱；≥15℃時，停止加熱

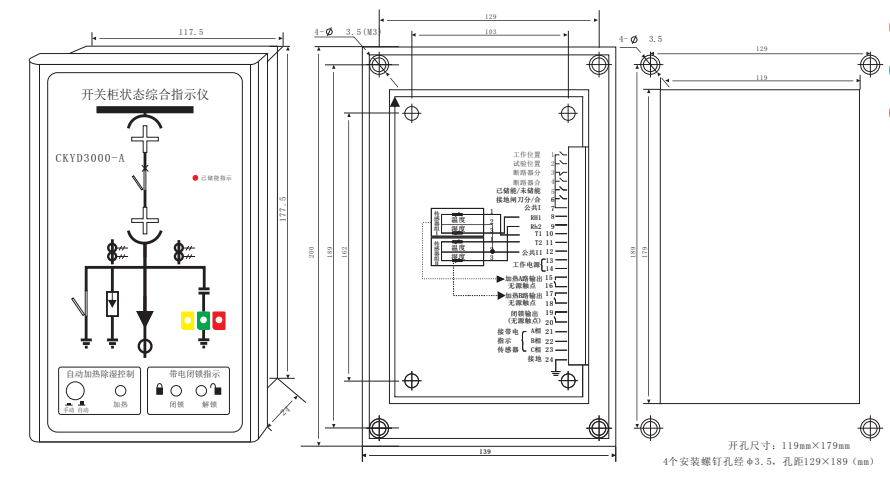

外形安裝尺寸及接線方式

安裝方式：屏裝（開孔尺寸：119×179mm）

訂貨說明

用戶應將特定的方案圖傳真至本公司，本公司二次設計后會將圖形回傳，并要求用戶確認，以免差錯。

訂貨時，用戶需注明選用以下幾種或全部功能：

模擬指示工作電源     自動加熱除濕控制功能（傳感器需一路或兩路）

高壓帶電強制閉鎖功能    高壓帶電指示    彈簧儲能指示
